Das Potentiometer
Definition, Funktion und Beschreibung

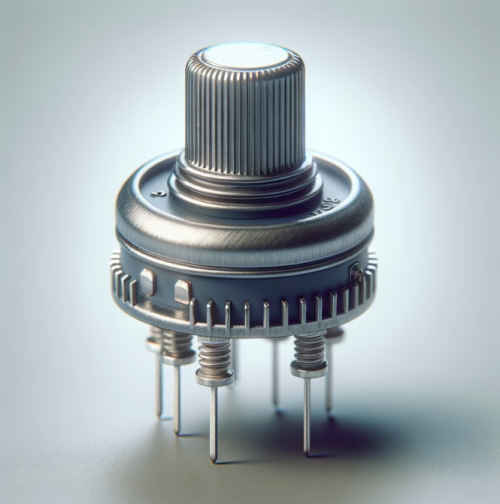

Ein Potentiometer ist ein elektronisches Bauteil, das zur Einstellung und Regelung von elektrischen Signalen verwendet wird. Es besteht aus einem variablen Widerstandselement und einem beweglichen Kontakt, der über eine Welle bedient wird.
Allgemeines
Das Potentiometer ist ein passives Bauteil, das in der Elektronik häufig zur Einstellung von Spannungen, Stromstärken oder anderen elektrischen Größen eingesetzt wird. Es ist auch bekannt als Drehwiderstand, Drehpotentiometer oder Poti.
Das Widerstandselement des Potentiometers besteht aus einem Widerstandsband, das auf einem isolierten Keramikkörper aufgebracht ist. Der bewegliche Kontakt ist ein Schleifer, der entlang des Widerstandsbandes bewegt wird, um den Widerstandswert des Potentiometers zu verändern.
Potentiometer sind in verschiedenen Bauformen und Größen erhältlich und können für unterschiedliche Anwendungen angepasst werden. Es gibt Potentiometer mit linearem Widerstandsverlauf, logarithmischem Widerstandsverlauf oder einem speziellen Widerstandsverlauf, der für bestimmte Anwendungen optimiert ist.
Funktionsweise
Das Potentiometer funktioniert durch Änderung des Widerstandswerts, der zwischen den Anschlüssen des Potentiometers gemessen wird, wenn sich der bewegliche Kontakt entlang des Widerstandsbandes bewegt.
Das Widerstandsband besteht aus einem Material mit einem bestimmten elektrischen Widerstand pro Länge, beispielsweise Kohleschicht oder Metallfolie. Der Widerstandswert zwischen einem der Anschlüsse und dem Schleifer hängt von der Position des Schleifers entlang des Widerstandsbandes ab.
Wenn der Schleifer in der Mitte des Widerstandsbandes positioniert ist, ist der Widerstandswert zwischen beiden Anschlüssen des Potentiometers gleich groß. Wenn der Schleifer in Richtung eines der Anschlüsse bewegt wird, wird der Widerstandswert zwischen diesem Anschluss und dem Schleifer verringert, während der Widerstandswert zwischen dem anderen Anschluss und dem Schleifer erhöht wird.
Auf diese Weise kann der Widerstandswert des Potentiometers stufenlos eingestellt werden, indem der Schleifer entlang des Widerstandsbandes bewegt wird. Der Widerstandswert kann dann verwendet werden, um eine bestimmte Funktion zu steuern oder zu regeln, beispielsweise die Lautstärke eines Audioverstärkers.
Einsatzgebiete
Potentiometer finden in vielen verschiedenen Anwendungen Verwendung. Ein typisches Einsatzgebiet ist die Regelung der Lautstärke in Audioverstärkern. Potentiometer werden auch zur Einstellung von Helligkeit, Kontrast oder Schärfe in Monitoren oder Fernsehgeräten eingesetzt.
In der Messtechnik werden Potentiometer zur Erzeugung von einstellbaren Widerständen oder Spannungsteilern eingesetzt. Sie können auch zur Kalibrierung von Messgeräten oder zum Einstellen von Nullpunkten in Schaltungen verwendet werden.
In der Regelungstechnik werden Potentiometer zur Einstellung von Sollwerten oder als Rückkopplungselemente zur Messung von Istwerten eingesetzt. Ein Potentiometer besteht aus einem Widerstandselement und einem beweglichen Schleifer, der über eine Welle oder einen Schraubendreher gedreht werden kann. Durch die Drehung des Schleifers verändert sich der Widerstandswert des Potentiometers, was eine Änderung des Ausgangssignals bewirkt.
Die Widerstandselemente von Potentiometern können aus verschiedenen Materialien wie Kohlenstoff, Kunststoff oder Keramik bestehen. Je nach Anwendung und Genauigkeitsanforderungen können Potentiometer mit unterschiedlichen Widerstandsauflösungen und Toleranzen verwendet werden. Die meisten Potentiometer haben einen linearen Widerstandsverlauf, aber es gibt auch Potentiometer mit logarithmischem oder exponentiellem Verlauf.
Potentiometer werden in einer Vielzahl von Anwendungen eingesetzt, insbesondere in der Elektronik, Elektrotechnik, Messtechnik und Regelungstechnik. Ein Beispiel für eine Anwendung ist die Einstellung der Lautstärke in einem Audio-Verstärker. Hier wird ein Potentiometer als Regelungselement verwendet, um den Sollwert für die Lautstärke einzustellen. Ein weiteres Beispiel ist die Einstellung des Stroms in einem elektronischen Schaltkreis, wobei das Potentiometer als Strombegrenzer eingesetzt wird.
In der Regelungstechnik werden Potentiometer häufig als Rückkopplungselemente eingesetzt, um den Istwert eines Regelgrößen-Sensors abzugreifen. Der Potentiometer-Schleifer wird dabei von einem Aktor bewegt und stellt den Sollwert für die Regelstrecke ein. Durch den Vergleich des Istwertes mit dem Sollwert kann ein Regler den Aktor ansteuern und die Regelgröße regeln.
In der Messtechnik werden Potentiometer als Spannungsteiler eingesetzt, um eine Spannung in einen bestimmten Bereich zu skalieren oder um eine unbekannte Spannung zu messen. Potentiometer können auch als Sensoren für Messgrößen wie Temperatur, Druck oder Position eingesetzt werden, indem der Widerstandsverlauf des Potentiometers von der Messgröße abhängig gemacht wird.
